I. Tại sao tiêu chuẩn CE đặc biệt quan trọng đối với máy ép thủy lực composite?
Trong lĩnh vực tạo hình vật liệu composite, máy ép thủy lực composite servo và máy ép khuôn nén đã trở thành thiết bị cốt lõi cho quá trình đúc nén và thường được sử dụng kết hợp với khuôn SMC để hình thành hệ thống đúc SMC hoàn chỉnh.
Với sự phát triển không ngừng của vật liệu composite theo hướng thiết kế nhẹ và tích hợp cấu trúc, máy ép khuôn nén composite hiện nay được ứng dụng rộng rãi trong các lĩnh vực sau:
- Xe tải và xe buýt
- Thiết bị nông nghiệp và xây dựng
- Di động điện tử
- Vận tải đường sắt
- Nội thất đô thị, trong số những người khác
Trong các tình huống ứng dụng này, máy ép thủy lực không chỉ chịu trách nhiệm về hiệu suất tạo hình mà còn liên quan trực tiếp đến sự an toàn của người vận hành, độ ổn định vận hành lâu dài và sự tuân thủ tổng thể của dây chuyền sản xuất. Vì lý do này, ngày càng nhiều khách hàng châu Âu mua máy ép thủy lực composite từ Trung Quốc lần đầu tiên có xu hướng tập trung vào một câu hỏi chính:
Sự khác biệt cơ bản giữa máy ép thủy lực tuân thủ CE và máy ép thủy lực được chế tạo theo tiêu chuẩn trong nước là gì?
Cần nhấn mạnh rằng dấu CE không chỉ đơn thuần là nhãn chứng nhận mà còn là một hệ thống an toàn toàn diện xuyên suốt toàn bộ vòng đời của máy — từ thiết kế và sản xuất đến lắp đặt và vận hành.
II. Sự khác biệt cơ bản trong triết lý thiết kế
Theo tiêu chuẩn trong nước, thiết kế máy ép thủy lực thường được điều khiển bởi các yêu cầu sản xuất như trọng tải, hiệu suất tạo hình, chi phí thiết bị và thời gian giao hàng. Mặc dù phương pháp này phù hợp với nhiều môi trường sản xuất tại địa phương nhưng nó chủ yếu tập trung vào việc liệu máy có thể hoàn thành nhiệm vụ sản xuất của mình hay không.
Ngược lại, máy ép thủy lực composite servo tuân thủ CE phải coi việc kiểm soát rủi ro là hạn chế thiết kế cốt lõi trong khi vẫn đáp ứng các yêu cầu về hiệu suất tạo hình. Khung CE yêu cầu có hệ thống đánh giá rủi ro được tiến hành ở giai đoạn thiết kế ý tưởng, với các giải pháp ở cấp độ cấu trúc hoặc hệ thống được xác định trước đối với các rủi ro tiềm ẩn trong quá trình vận hành, bảo trì, vận hành và các điều kiện bất thường.
Triết lý “an toàn theo thiết kế” này có nghĩa là không thể đạt được sự tuân thủ CE chỉ bằng cách thêm các thành phần sau khi sản xuất mà phải được tích hợp vào khái niệm máy tổng thể ngay từ đầu.
III. Ba hệ thống an toàn cốt lõi của máy ép thủy lực tuân thủ CE
Từ góc độ triển khai, các yêu cầu CE đối với máy ép thủy lực composite được hiện thực hóa thông qua các hệ thống an toàn được xác định rõ ràng thay vì các nguyên tắc trừu tượng. Những yêu cầu này chủ yếu tập trung ở ba lĩnh vực: An toàn cơ khí, an toàn thủy lực, an toàn điện tất cả đều có mối quan hệ mật thiết với nhau và không thể thiếu được.
An toàn cơ khí
Theo tiêu chuẩn CE, mục tiêu chính của an toàn cơ học là giảm thiểu sự tiếp xúc của nhân viên với các khu vực nguy hiểm thông qua thiết kế kết cấu, thay vì chỉ dựa vào quy trình vận hành hoặc kinh nghiệm của người vận hành. Đối với máy ép thủy lực composite lớn có hành trình dài và yêu cầu bảo trì thường xuyên, an toàn cơ học là đặc biệt quan trọng.
Thiết kế cơ khí tuân thủ CE phải xem xét một cách có hệ thống các tình huống vận hành và bảo trì, chẳng hạn như tiếp cận máy an toàn, đi vào khu vực trên cao và cố định chắc chắn các bộ phận chuyển động trong quá trình bảo trì. Những yêu cầu này ảnh hưởng trực tiếp đến bố cục tổng thể của máy chứ không phải là các tiện ích bổ sung tùy chọn.
Các biện pháp an toàn cơ học CE điển hình bao gồm:
- Thang an toàn , được thiết kế để đáp ứng các tiêu chuẩn về chiều cao, độ nghiêng và hiệu suất chống trượt
- Nền tảng bảo trì hàng đầu với lan can , cung cấp khả năng chống rơi trong quá trình bảo trì
- Đường dẫn bảo trì và khoảng cách an toàn , đảm bảo đủ không gian cho việc di chuyển của nhân viên và sơ tán khẩn cấp
- Hệ thống khóa cơ trượt , chẳng hạn như các thiết bị khóa SITEMA, để giữ nắp trượt một cách an toàn trong quá trình bảo trì và ngăn chặn việc rơi xuống ngoài ý muốn

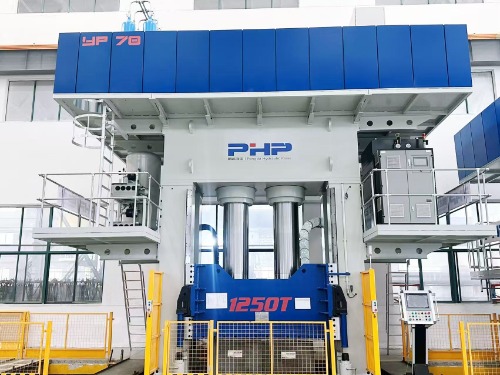

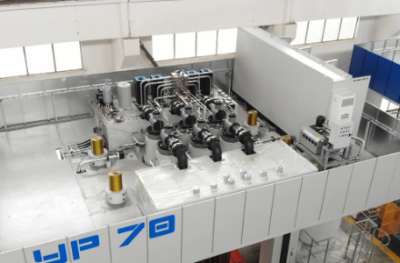

Nền tảng bảo trì hàng đầu

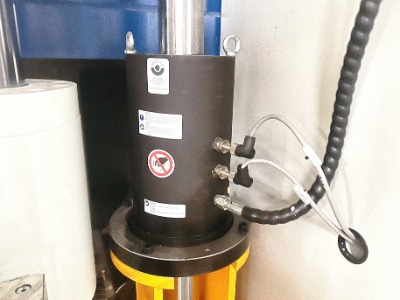

Hệ thống khóa thanh trượt
Để so sánh, máy ép tiêu chuẩn trong nước thường phụ thuộc nhiều hơn vào quy trình vận hành hơn là cách ly rủi ro cấu trúc.
An toàn thủy lực
Hệ thống thủy lực là lõi năng lượng của máy ép thủy lực composite và cũng là khu vực có nguy cơ cao. Theo tiêu chuẩn CE, hệ thống thủy lực không chỉ phải mang lại hiệu suất mà còn phải kết hợp rõ ràng không an toàn hành vi.
Điều này có nghĩa là ngay cả trong những điều kiện khắc nghiệt như đứt ống, hỏng van hoặc trục trặc điều khiển, hệ thống phải mặc định ở trạng thái an toàn để ngăn chặn chuyển động không kiểm soát hoặc thương tích cá nhân.
Các biện pháp an toàn thủy lực CE điển hình bao gồm:
- Van an toàn lắp trên xi lanh , ngăn chặn sự trượt xuống nhanh chóng trong trường hợp mất áp suất
- Chuỗi bảo vệ chống nổ cho ống thủy lực , hạn chế hiện tượng cuốn ống khi bị đứt
- Áp suất dự phòng và logic điều khiển chuyển động , đảm bảo hành vi an toàn trong mọi điều kiện

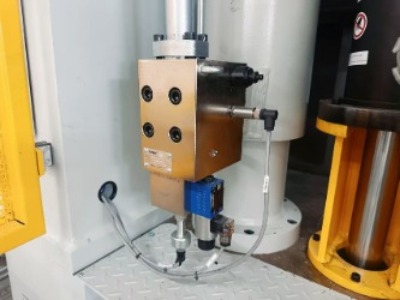

Van an toàn

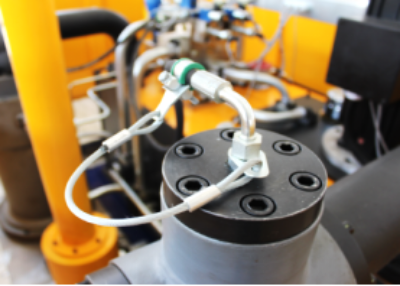

Chuỗi bảo vệ chống cháy nổ
Ở một số máy ép tiêu chuẩn trong nước, các tính năng an toàn như vậy có thể được đơn giản hóa hoặc bỏ qua, thay vào đó dựa vào quản lý dựa trên kinh nghiệm.
An toàn điện
An toàn điện là một trong những khía cạnh được kiểm tra nghiêm ngặt và có hệ thống nhất trong việc tuân thủ CE và thể hiện một trong những khác biệt rõ ràng nhất so với các máy tiêu chuẩn trong nước. Đánh giá CE không chỉ tập trung vào chất lượng thành phần mà còn tập trung vào tính toàn vẹn của logic an toàn chức năng.
Các cấu hình an toàn điện CE điển hình bao gồm:
- PLC an toàn với tính năng dự phòng và tự chẩn đoán
- Màn chắn sáng an toàn chữ L để bảo vệ đa hướng khu vực đúc
- Máy quét laze để giám sát khu vực động
- Nút dừng khẩn cấp , định vị theo tiêu chuẩn
- Các chương trình an toàn được ghi chép đầy đủ và có thể kiểm chứng , đảm bảo khả năng truy nguyên và kiểm tra

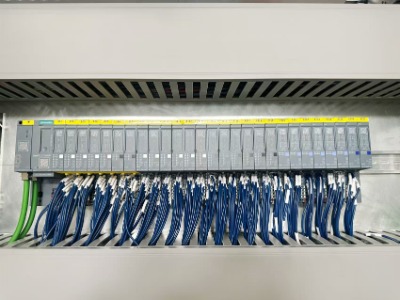

PLC an toàn

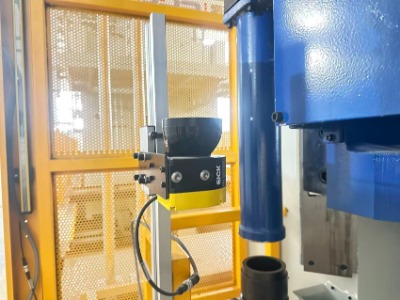

Máy quét laze

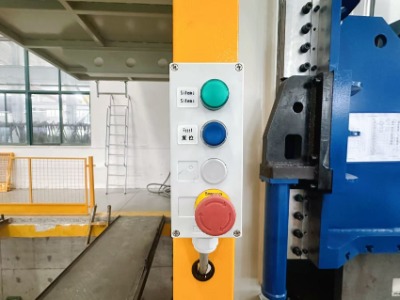

Nút dừng khẩn cấp
Rèm đèn an toàn loại chữ L
Mặc dù các tủ điều khiển có thể trông giống nhau ở bên ngoài nhưng các đánh giá CE nhấn mạnh vào kiến trúc logic bên trong, tính dự phòng và tính nhất quán với tài liệu kỹ thuật.
IV. Hệ thống tài liệu kỹ thuật và trách nhiệm
Việc tuân thủ CE mở rộng ra ngoài máy vật lý để bao gồm hệ thống tài liệu kỹ thuật hoàn chỉnh. Những tài liệu này không chỉ là một phần của yêu cầu giao hàng mà còn cần thiết để đảm bảo tuân thủ trong suốt vòng đời của thiết bị.
Một hồ sơ kỹ thuật CE hoàn chỉnh thường bao gồm các báo cáo đánh giá rủi ro, sơ đồ điện và thủy lực, hướng dẫn vận hành và bảo trì cũng như tuyên bố về sự phù hợp. Những tài liệu này đóng một vai trò quan trọng trong kiểm toán, điều tra tai nạn và xác định trách nhiệm pháp lý.
V. Kết luận: Máy ép thủy lực tuân thủ CE như một giải pháp kỹ thuật hệ thống
cho máy ép thủy lực composite servo (bao gồm máy ép SMC, máy ép LFT-D, máy ép HP-RTM, máy ép GMT, v.v.), việc tuân thủ CE không phải là sự bổ sung đơn giản sau khi cài đặt các tính năng an toàn. Thay vào đó, nó đại diện cho một triết lý an toàn toàn diện , được tích hợp một cách có hệ thống vào thiết kế cấu trúc, chức năng an toàn, logic điều khiển và các kịch bản ứng dụng cuối cùng của máy, với cốt lõi là đánh giá rủi ro và được hướng dẫn bởi các quy định và tiêu chuẩn.
cho customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
