Máy ép khuôn RTM tăng cường hiệu quả sản xuất

Mở khóa năng suất cao hơn với công nghệ ép RTM tiên tiến

Việc theo đuổi sự xuất sắc trong sản xuất đòi hỏi sự đổi mới liên tục trong công nghệ xử lý và máy ép khuôn chuyển nhựa (RTM) đóng vai trò là một thiết bị quan trọng trong hành trình này. Vượt xa các phương pháp đúc mở truyền thống hoặc các kỹ thuật sản xuất composite chậm hơn, công nghệ hiện đại Máy ép khuôn RTM cung cấp một phương pháp tiếp cận hệ thống khép kín giúp nâng cao đáng kể tốc độ sản xuất, cải thiện chất lượng bộ phận và giảm lãng phí vật liệu cũng như tác động đến môi trường. Bài viết này đi sâu vào những lợi ích cốt lõi của việc tích hợp máy ép RTM vào quy trình sản xuất của bạn, cung cấp bản phân tích chi tiết về nguyên tắc hoạt động, những lợi ích chính và các yếu tố quan trọng cần xem xét để triển khai thành công. Chúng ta sẽ khám phá cách công nghệ này không chỉ tăng hiệu quả mà còn mở ra những khả năng mới để tạo ra các bộ phận hỗn hợp phức tạp, hiệu suất cao mà trước đây khó sản xuất hoặc tốn kém. Bằng cách hiểu rõ toàn bộ khả năng của quy trình RTM, các nhà sản xuất có thể đưa ra quyết định sáng suốt để hợp lý hóa hoạt động của mình, giảm tổng chi phí cho mỗi bộ phận và đạt được lợi thế cạnh tranh trên thị trường.

Máy ép RTM biến đổi việc sản xuất bộ phận phức hợp như thế nào

Hoạt động cơ bản của máy ép khuôn RTM liên quan đến việc bơm nhựa lỏng vào khuôn kín có chứa phôi sợi khô. Quá trình có vẻ đơn giản này được điều chỉnh bởi sự kiểm soát chính xác của nhiều thông số, cùng nhau xác định chất lượng và tính nhất quán của phần cuối cùng. Sự chuyển đổi từ nguyên liệu thô sang thành phần hoàn thiện có độ bền cao là minh chứng cho sự tinh tế về mặt kỹ thuật của hệ thống máy ép RTM.

Chu trình xử lý RTM từng bước

Một chu trình RTM điển hình có thể được chia thành nhiều giai đoạn riêng biệt, mỗi giai đoạn đều quan trọng đối với sự thành công của hoạt động. Hiểu chu trình này là điều cần thiết để đánh giá cao cách máy ép tăng hiệu quả.

• Chuẩn bị khuôn và đặt phôi: Quá trình bắt đầu bằng việc chuẩn bị hai nửa khuôn kim loại phù hợp. Một chất giải phóng được sử dụng để đảm bảo dễ dàng tháo khuôn thành phẩm. Phần gia cố bằng sợi khô, có thể ở dạng vải dệt, thảm khâu hoặc phôi bện, được cắt chính xác và đặt vào nửa dưới của khoang khuôn. Khuôn phôi này xác định các đặc tính cấu trúc và hình dạng của phần cuối cùng.
• Đóng và kẹp khuôn: Sau đó, nửa trên của khuôn được hạ xuống nửa dưới và hệ thống thủy lực hoặc điện mạnh mẽ của máy ép RTM tác dụng lực kẹp đáng kể để bịt kín khuôn. Lực này rất quan trọng để chịu được áp suất bên trong được tạo ra trong quá trình phun nhựa mà không làm cho khuôn bị tách ra hoặc xảy ra hiện tượng nhấp nháy. Độ chính xác của hệ thống kẹp đảm bảo rằng độ dày của bộ phận là nhất quán và có thể lặp lại qua hàng nghìn chu kỳ.
• Tiêm và chữa bệnh bằng nhựa: Một hệ thống nhựa trộn sẵn, thường là polyme nhiệt rắn như epoxy, vinyl ester hoặc polyester, được khử khí để loại bỏ không khí bị mắc kẹt và sau đó được bơm vào khuôn kín dưới áp suất và tốc độ dòng chảy được kiểm soát. Nhựa chảy qua phôi sợi, làm ướt hoàn toàn các sợi và đẩy không khí qua các lỗ thông hơi được bố trí một cách chiến lược. Sau khi khuôn được lấp đầy, bộ phận này được giữ trong điều kiện được kiểm soát nhiệt độ để xử lý, một quá trình trong đó nhựa trải qua phản ứng hóa học để trở thành một ma trận nhựa cứng, rắn.
• Demolding và xử lý sau: Sau khi chu trình xử lý hoàn tất, lực kẹp được giải phóng, khuôn mở ra và phần hoàn thiện được lấy ra. Tùy thuộc vào ứng dụng, bộ phận có thể trải qua quá trình xử lý hậu kỳ nhỏ, chẳng hạn như cắt bớt vật liệu thừa hoặc khoan lỗ, nhưng nó thường là sản phẩm có hình dạng gần như lưới, giúp giảm đáng kể lao động thứ cấp so với các phương pháp khác.

Các thành phần hệ thống chính cho hiệu suất tối ưu

Hiệu quả của toàn bộ quy trình RTM phụ thuộc rất nhiều vào hiệu suất và sự tích hợp của các thành phần cốt lõi của nó. Máy ép RTM hiện đại không chỉ là một thiết bị kẹp; nó là một tế bào sản xuất tích hợp.

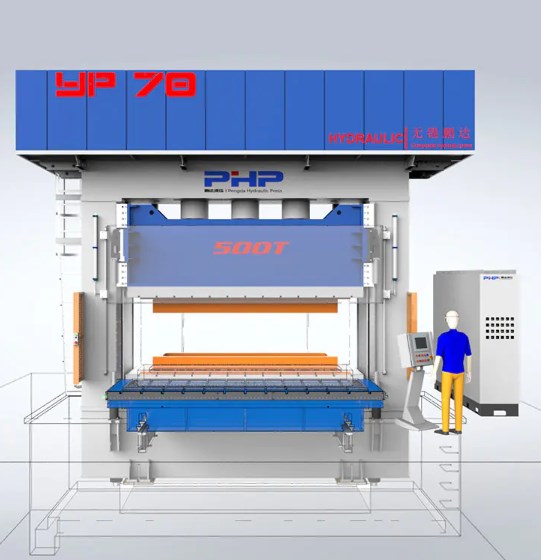

• Khung ép và bộ phận kẹp: Đây là xương sống của hệ thống, cung cấp tính toàn vẹn về cấu trúc và lực cần thiết để giữ cho khuôn luôn đóng. Máy ép hiện đại cung cấp lực kẹp có thể lập trình và có độ lặp lại cao.
• Hệ thống phun: Điều này bao gồm máy đo nhựa và chất xúc tác, máy trộn và máy bơm phun. Độ chính xác trong việc đo và trộn là rất quan trọng để đạt được thành phần hóa học nhựa nhất quán và do đó có các tính chất cơ học nhất quán trong phần cuối cùng.
• Bộ điều khiển nhiệt độ khuôn (TCU): TCU tuần hoàn chất lỏng nhiệt qua các kênh trong khuôn để làm nóng nó đến nhiệt độ chính xác cần thiết để tạo ra dòng nhựa tối ưu và động học xử lý. Kiểm soát nhiệt độ chính xác là điều không thể thương lượng để đạt được thời gian chu kỳ ngắn và các bộ phận chất lượng cao.
• Bộ điều khiển logic khả trình (PLC): PLC là bộ não của hoạt động, tự động hóa toàn bộ chu trình từ đóng và kẹp khuôn đến phun, xử lý và đổ khuôn. Nó lưu trữ các công thức nấu ăn cho các bộ phận khác nhau, đảm bảo tính lặp lại và cho phép ghi dữ liệu cho mục đích kiểm soát chất lượng.

Các yếu tố quan trọng để lựa chọn thiết bị RTM phù hợp

Việc chọn máy ép khuôn RTM là một khoản đầu tư vốn đáng kể và quyết định phải dựa trên đánh giá kỹ lưỡng về nhu cầu sản xuất cụ thể của bạn. Một máy in hoàn toàn phù hợp cho một ứng dụng có thể không phù hợp cho một ứng dụng khác. Vì vậy, việc đánh giá chi tiết các thông số kỹ thuật, yêu cầu vận hành và mục tiêu sản xuất dài hạn là điều tối quan trọng. Dành cho các nhà sản xuất đang tìm cách tối ưu hóa quy trình của họ, hiểu rõ các sắc thái của thông số kỹ thuật máy RTM áp suất thấp là điểm khởi đầu cơ bản. Hệ thống áp suất thấp mang lại những ưu điểm khác biệt, bao gồm giảm chi phí dụng cụ, khả năng sử dụng khuôn kém bền hơn và tiêu thụ năng lượng thấp hơn, khiến chúng trở nên lý tưởng cho các bộ phận lớn như cánh tuabin gió hoặc bồn tắm nơi không cần áp suất phun cực cao.

Phân tích lực kẹp và kích thước trục lăn

Lực kẹp, được đo bằng tấn và kích thước trục lăn, xác định diện tích khuôn tối đa, là hai thông số kỹ thuật cơ bản nhưng quan trọng nhất. Lực kẹp cần thiết được xác định bởi diện tích hình chiếu của bộ phận (bao gồm cả hệ thống đường dẫn) và áp suất phun tối đa dự kiến ​​bên trong khoang khuôn. Lực kẹp không đủ sẽ dẫn đến khuôn bị lệch và chớp, tạo ra sự lãng phí và đòi hỏi nhân công sau gia công. Bảng dưới đây cung cấp sự so sánh chung về mối tương quan giữa kích thước bộ phận với các yêu cầu về lực kẹp điển hình.

Ngoài lực, kích thước trục lăn phải phù hợp với kích thước vật lý của khuôn, bao gồm mọi đồ đạc phụ trợ như bộ kéo hoặc thanh trượt lõi thủy lực. Điều quan trọng nữa là phải xem xét độ mở ban ngày (chiều cao khuôn tối đa mà máy ép có thể chấp nhận) và hành trình ép để đảm bảo khả năng tương thích với dụng cụ của bạn.

Đánh giá hệ thống điều khiển và tích hợp tự động hóa

Mức độ phức tạp trong hệ thống điều khiển của máy in ảnh hưởng trực tiếp đến tính dễ sử dụng, độ lặp lại và tính toàn vẹn của dữ liệu. Hệ thống dựa trên PLC hiện đại với màn hình cảm ứng HMI (Giao diện người-máy) cho phép người vận hành nhập và lưu trữ hàng trăm công thức chi tiết. Các thông số chính như áp suất phun, tốc độ dòng chảy, nhiệt độ nhựa và nhiệt độ khuôn phải được theo dõi và kiểm soát theo kiểu vòng kín. Đối với các hoạt động nhằm mục đích sản xuất số lượng lớn, tiềm năng tự động hóa cần được xem xét chính. Điều này bao gồm việc tích hợp với robot để tải phôi và dỡ thành phẩm, cũng như với thiết bị thượng nguồn và hạ nguồn. Một hệ thống kiểm soát mạnh mẽ là yếu tố cho phép nhà sản xuất liên tục sản xuất các bộ phận chất lượng cao và cung cấp dữ liệu truy xuất nguồn gốc theo yêu cầu của nhiều ngành công nghiệp tiên tiến.

Nâng cao chất lượng bộ phận và đạt được hiệu quả chi phí

Động lực chính cho việc áp dụng công nghệ RTM là sự cải thiện đáng kể về chất lượng bộ phận và các lợi ích kinh tế liên quan. Không giống như quy trình đúc mở, RTM sản xuất các bộ phận có hai bề mặt hoàn thiện, nhẵn (mặt A và mặt B), rất được ưa chuộng cho các ứng dụng thẩm mỹ. Quy trình khuôn kín cũng mang lại tỷ lệ sợi trên nhựa ổn định hơn nhiều và các tính chất cơ học vượt trội vì cấu trúc sợi không bị xáo trộn trong giai đoạn ứng dụng nhựa. Khi đánh giá đề xuất giá trị tổng thể, điều cần thiết là phải tiến hành một phân tích lợi ích chi phí của RTM so với việc đặt tay . Mặc dù khoản đầu tư ban đầu vào máy ép RTM và khuôn kim loại phù hợp cao hơn so với việc bố trí công cụ bằng tay nhưng khoản tiết kiệm dài hạn là đáng kể và nhiều mặt.

Tính chất cơ học vượt trội và độ hoàn thiện bề mặt

Những lợi thế về chất lượng của RTM là không thể phủ nhận. Quá trình này cho phép sử dụng các sợi gia cố liên tục có hiệu suất cao, được bố trí một cách có kiểm soát để tối ưu hóa độ bền và độ cứng theo các hướng cụ thể. Sự cố kết dưới áp suất và nhiệt dẫn đến hỗn hợp có độ rỗng rất thấp (thường dưới 1%), điều này trực tiếp chuyển thành độ bền cắt giữa các lớp và khả năng chống mỏi cao hơn. Hơn nữa, bề mặt tái tạo bề mặt khuôn có chất lượng vượt trội, thường đạt được lớp hoàn thiện Loại A ngay từ khuôn, giúp loại bỏ hoặc giảm đáng kể nhu cầu chà nhám và chuẩn bị sơn. Điều này hoàn toàn trái ngược với việc bố trí bằng tay, trong đó mặt mở của bộ phận thô ráp và đòi hỏi nhiều lao động để đạt được bề mặt có thể chấp nhận được.

Giảm chi phí vận hành và tác động môi trường

Lợi ích kinh tế của RTM vượt xa việc tiết kiệm lao động. Bản chất khuôn kín của quy trình này chứa khí thải styrene (đối với nhựa polyester và vinyl ester) và VOC (Hợp chất hữu cơ dễ bay hơi) hiệu quả hơn nhiều so với khuôn mở, giúp nhà sản xuất đáp ứng các quy định nghiêm ngặt về môi trường và tạo ra nơi làm việc an toàn hơn. Việc sử dụng vật liệu cũng hiệu quả hơn. Khi bố trí bằng tay, nhựa thừa là điển hình, dẫn đến lãng phí và các bộ phận nặng hơn. Quá trình phun chính xác của RTM kiểm soát lượng nhựa được sử dụng, dẫn đến trọng lượng bộ phận thấp hơn và giảm chi phí vật liệu. Danh sách sau đây phác thảo các lĩnh vực chính của tiết kiệm chi phí:

• Giảm chi phí lao động: RTM ít tốn nhiều công sức hơn so với việc làm thủ công. Một người vận hành thường có thể quản lý nhiều máy ép, trong khi việc bố trí thủ công đòi hỏi những người lao động có tay nghề cao cho từng bộ phận.
• Hiệu quả vật liệu: Định lượng nhựa chính xác và khuôn kín giúp giảm thiểu chất thải, giúp tiết kiệm trực tiếp nguyên liệu thô.
• Giảm việc làm lại và phế liệu: Khả năng lặp lại và tự động hóa cao của RTM giúp tạo ra các bộ phận luôn tốt, giảm đáng kể tỷ lệ loại bỏ và chi phí liên quan đến việc sửa chữa các bộ phận bị lỗi.
• Chi phí tuân thủ môi trường thấp hơn: Lượng khí thải giảm làm giảm gánh nặng cho hệ thống thông gió và giảm khí, dẫn đến giảm chi phí vận hành cho nhà máy.

Tối ưu hóa quy trình RTM cho hình học phức tạp

Khi nhu cầu về các bộ phận composite nhẹ, chắc chắn và có hình dạng phức tạp tăng lên, khả năng của quy trình RTM để đáp ứng các thiết kế phức tạp trở thành một lợi thế lớn. Tuy nhiên, việc đúc thành công các bộ phận có rãnh sâu, rãnh cắt hoặc độ dày khác nhau đòi hỏi một cách tiếp cận phức tạp đối với cả thiết kế khuôn và kiểm soát quy trình. Đối với các kỹ sư đang giải quyết những thách thức này, việc tìm ra giải pháp tốt nhất Thông số đúc RTM cho vật liệu tổng hợp dày là một nhiệm vụ phổ biến và quan trọng. Các phần dày dễ bị ướt không hoàn toàn hoặc tỏa nhiệt quá mức trong quá trình xử lý, điều này có thể dẫn đến các khoảng trống bên trong hoặc nứt nền. Tối ưu hóa các thông số như vị trí cổng phun, vị trí lỗ thông hơi, áp suất phun và chu trình xử lý nhiều giai đoạn là điều cần thiết để đảm bảo nhựa thấm hoàn toàn vào khuôn phôi và xử lý đồng đều mà không có khuyết tật.

Các chiến lược tạo khuôn các chi tiết phức tạp và vẽ sâu

Việc sản xuất các bộ phận có hình dạng phức tạp đòi hỏi phải lập kế hoạch cẩn thận để đảm bảo nhựa chảy đều và lấp đầy hoàn toàn khoang khuôn. Chiến lược quan trọng là sử dụng phần mềm động lực học chất lỏng tính toán (CFD) để mô phỏng dòng nhựa trong giai đoạn đổ đầy. Mô phỏng này giúp xác định các điểm khô tiềm ẩn hoặc theo dõi đường đua (dòng ưu tiên dọc theo các kênh có điện trở thấp hơn) trước khi chế tạo một khuôn duy nhất. Dựa trên mô phỏng, các kỹ sư có thể tối ưu hóa số lượng và vị trí các cổng phun và lỗ thông hơi. Đối với các bộ phận có rãnh sâu, có thể cần phải sử dụng nhiều điểm phun để đảm bảo nhựa tiếp cận đồng thời tất cả các khu vực của khuôn phôi. Ngoài ra, khuôn có thể kết hợp các tính năng như thanh trượt hoặc bộ nâng để tạo ra các đường cắt bên dưới, cho phép bộ phận được tháo ra mà không bị hư hỏng.

Đảm bảo chữa bệnh thống nhất và giảm thiểu căng thẳng dư thừa

Ở các bộ phận phức tạp, sự thay đổi độ dày có thể dẫn đến tốc độ xử lý khác nhau. Các phần dày hơn xử lý chậm hơn do khối lượng nhiệt hoặc chúng có thể quá nóng do tính chất tỏa nhiệt của phản ứng nhựa. Quá trình bảo dưỡng không đồng đều này có thể gây ra các ứng suất dư, dẫn đến hiện tượng cong vênh hoặc không chính xác về kích thước sau khi tháo khuôn. Để chống lại điều này, hệ thống kiểm soát nhiệt độ khuôn phải được phân vùng chính xác để cung cấp nhiệt độ khác nhau cho các khu vực khác nhau của khuôn, thúc đẩy quá trình xử lý đồng đều hơn trên toàn bộ chi tiết. Hơn nữa, việc sử dụng hệ thống nhựa có nhiệt độ tỏa nhiệt cao nhất thấp hơn và điều chỉnh chu trình xử lý với thời gian lưu giữ và tốc độ tăng tốc thích hợp là các biện pháp kiểm soát quy trình quan trọng để đạt được độ ổn định kích thước trong các bộ phận RTM phức tạp.

Duy trì máy ép RTM của bạn để có độ tin cậy lâu dài

Để đảm bảo rằng máy ép RTM tiếp tục mang lại hiệu quả cao và chất lượng bộ phận trong toàn bộ thời gian hoạt động của nó, chế độ bảo trì chủ động và có hệ thống là không thể thương lượng. Thời gian ngừng hoạt động ngoài kế hoạch là một trong những chi phí lớn nhất trong sản xuất và thường là kết quả của việc bỏ bê bảo trì. Một máy ép được bảo trì tốt không chỉ hoạt động đáng tin cậy hơn mà còn duy trì độ chính xác, điều này liên quan trực tiếp đến tính nhất quán của các bộ phận mà nó tạo ra. Một cách toàn diện lịch trình bảo trì cho máy ép RTM cần được phát triển và tuân thủ một cách nghiêm ngặt, bao gồm các nhiệm vụ hàng ngày, hàng tuần, hàng tháng và hàng năm. Lịch trình này phải dựa trên khuyến nghị của nhà sản xuất nhưng cũng được điều chỉnh phù hợp với khối lượng sản xuất cụ thể và điều kiện môi trường tại cơ sở của bạn.

Kiểm tra bảo trì hàng ngày và hàng tuần cần thiết

Nhiều vấn đề quan trọng có thể được xác định và ngăn ngừa thông qua việc kiểm tra trực quan đơn giản hàng ngày và kiểm tra định kỳ. Những nhiệm vụ này là tuyến phòng thủ đầu tiên chống lại những sự cố lớn.

• Kiểm tra hàng ngày: Người vận hành nên kiểm tra rò rỉ dầu thủy lực xung quanh xi lanh, van và đường ống. Kiểm tra mức dầu thủy lực trong bình chứa. Lắng nghe những tiếng động bất thường từ máy bơm, động cơ hoặc cơ cấu kẹp. Kiểm tra trực quan các ống dẫn nhiệt và các kết nối trên bộ điều khiển nhiệt độ khuôn xem có dấu hiệu hao mòn hoặc rò rỉ không.
• Kiểm tra hàng tuần: Làm sạch các trục lăn để tránh các mảnh vụn ảnh hưởng đến sự liên kết của khuôn hoặc chất lượng bộ phận. Kiểm tra tình trạng của chất lỏng thủy lực xem có dấu hiệu ô nhiễm hoặc xuống cấp hay không. Kiểm tra việc hiệu chuẩn các cảm biến áp suất và nhiệt độ. Kiểm tra các kết nối điện xem có bị kín và có dấu hiệu quá nóng không.

Chủ động bảo trì dài hạn và thay thế linh kiện

Ngoài các công việc hàng ngày và hàng tuần, cần có một kế hoạch bảo trì chuyên sâu hơn để giải quyết tình trạng hao mòn linh kiện theo thời gian. Đối với các cơ sở hoạt động nhiều ca, câu hỏi về cách tăng sản lượng bằng máy ép RTM nhiều ánh sáng ban ngày thường phát sinh. Máy ép hoạt động nhiều ngày, có nhiều trạm khuôn giữa các trục lăn của nó, có thể tăng sản lượng đáng kể bằng cách cho phép xử lý một phần trong khi phần khác đang được bơm vào và phần thứ ba đang được tháo khuôn. Tuy nhiên, máy móc phức tạp này đòi hỏi một lịch trình bảo trì nghiêm ngặt hơn. Các hoạt động bảo trì dài hạn chính bao gồm:

• Đại tu hệ thống thủy lực: Việc thay dầu thủy lực và bộ lọc định kỳ là rất quan trọng. Theo thời gian, các vòng đệm và ống mềm trong hệ thống thủy lực sẽ xuống cấp và cần được thay thế như một phần của chương trình bảo trì phòng ngừa để tránh hỏng hóc nghiêm trọng.
• Kiểm tra trục lăn và thanh giằng: Các tấm ép phải được kiểm tra độ phẳng và các thanh giằng xem có bất kỳ dấu hiệu bị giãn hoặc bị khía nào không. Việc căn chỉnh sai có thể gây ra lực kẹp không đồng đều và độ dày chi tiết thay đổi.
• Bảo trì hệ thống phun: Các máy đo, máy trộn và máy bơm chính xác của hệ thống phun phải được làm sạch và bảo dưỡng thường xuyên để ngăn ngừa sự tích tụ nhựa và đảm bảo kiểm soát tỷ lệ chính xác. Máy trộn tĩnh nên được thay thế theo khuyến nghị.
• Xác minh hệ thống điều khiển: PLC, cảm biến và khóa liên động an toàn phải được kiểm tra và hiệu chỉnh định kỳ để đảm bảo chúng hoạt động chính xác, duy trì khả năng lặp lại của quy trình và sự an toàn của người vận hành.

Bằng cách đầu tư vào văn hóa bảo trì có kỷ luật, các nhà sản xuất có thể tối đa hóa thời gian hoạt động, hiệu suất và lợi tức đầu tư cho máy ép khuôn RTM của họ, đảm bảo nó vẫn là nền tảng sản xuất hiệu quả trong nhiều năm tới.
