Việc lựa chọn máy ép khuôn nén SMC không chỉ đơn giản là vấn đề chọn loại máy lớn nhất trong phạm vi ngân sách sẵn có.
A Máy ép SMC 500 tấn, 1000 tấn và 2000 tấn đều có thể sử dụng các nguyên tắc đúc nén tương tự, nhưng chúng hỗ trợ các kích thước khuôn, khu vực đúc dự kiến, yêu cầu sản xuất và hình dạng bộ phận rất khác nhau.
Câu hỏi quan trọng không phải là “Máy ép nào lớn hơn?” mà là “Bộ phận và khuôn thực tế cần bao nhiêu lực đúc có thể sử dụng được?”
1. 500 Tấn, 1000 Tấn hay 2000 Tấn Có Nghĩa Là Gì?
Trọng tải máy ép đề cập đến lực tối đa mà máy ép thủy lực có thể tác dụng trong quá trình ép nén.
500T
Xấp xỉ. 4.903 kN
Thường được xem xét cho các khuôn SMC tương đối nhỏ đến trung bình và các khu vực đúc dự kiến thấp hơn.
1000T
Xấp xỉ. 9,807 kN
Cung cấp phạm vi sản xuất rộng hơn cho các bộ phận và khuôn mẫu SMC vừa và lớn hơn.
2000T
Xấp xỉ. 19.613 kN
Được sử dụng khi có diện tích dự kiến lớn, yêu cầu về dụng cụ nặng hoặc lực đúc cao phù hợp với thiết bị lớn hơn.
Lực ép yêu cầu = Diện tích đúc dự kiến × Áp suất đúc yêu cầu
Lực cần được tính toán trước khi chọn trọng tải ép danh nghĩa.
Ví dụ: giả sử một thành phần SMC có diện tích dự kiến là 0,60 mét vuông và yêu cầu áp suất đúc được xác nhận là 10 MPa .
0,60 mét vuông × 10 MPa = 6 MN
6.000 kN `9,80665 ≈ 612 tấn lực
Trong ví dụ này, máy ép 500 tấn danh nghĩa sẽ không cung cấp đủ lực lý thuyết, trong khi máy 1000 tấn sẽ cung cấp công suất lớn hơn đáng kể.
Quan trọng: Không chọn máy ép chính xác ở mức tối thiểu theo lý thuyết. Lựa chọn kỹ thuật thực tế cũng cần xem xét biên độ quy trình, hình dạng khuôn, tải không đồng đều, tổn thất áp suất và các sản phẩm trong tương lai.
2. 500 Tấn vs 1000 Tấn vs 2000 Tấn: So sánh nhanh
| Nhấn Kích thước | Xấp xỉ. Lực tối đa | Định vị chung | Lý do lựa chọn điển hình |
| 500 tấn | 4.903 kN | Linh kiện SMC vừa và nhỏ | Diện tích chiếu thấp hơn, khuôn nhỏ hơn và yêu cầu vốn thấp hơn |
| 1000 tấn | 9,807 kN | Thành phần trung bình đến lớn hơn | Tính linh hoạt sản xuất cao hơn và yêu cầu lực cao hơn |
| 2000 tấn | 19.613 kN | Các thành phần có diện tích lớn và lực cao | Khuôn lớn, diện tích chiếu lớn hơn và các ứng dụng đúc nặng |
Những danh mục này chỉ là hướng dẫn chung. Một bộ phận nhỏ gọn nhưng phức tạp được xử lý ở áp suất cao có thể cần nhiều lực ép hơn so với một tấm phẳng lớn hơn được đúc ở áp suất thấp hơn.
Chỉ riêng kích thước bộ phận sẽ không bao giờ xác định được trọng tải máy ép. Diện tích dự kiến và áp suất đúc yêu cầu là những đầu vào kỹ thuật hữu ích hơn nhiều.
3. Mỗi máy ép có thể xử lý được bao nhiêu diện tích dự kiến?
Một cách hữu ích để so sánh các công suất ép khác nhau là tính toán diện tích đúc dự kiến theo lý thuyết ở cùng một áp suất đúc.
Ví dụ ở áp suất đúc 10 MPa
| Công suất ép | Diện tích dự kiến lý thuyết |
| 500 tấn | Khoảng 0,49 mét vuông |
| 1000 tấn | Khoảng 0,98 mét vuông |
| 2000 tấn | Khoảng 1,96 mét vuông |
Ví dụ ở áp suất đúc 14 MPa
| Công suất ép | Diện tích dự kiến lý thuyết |
| 500 tấn | Khoảng 0,35 mét vuông |
| 1000 tấn | Khoảng 0,70 mét vuông |
| 2000 tấn | Khoảng 1,40 mét vuông |
Những số liệu này là ví dụ tính toán lý thuyết chứ không phải là giới hạn máy được khuyến nghị. Khuôn thật có thể chứa các gân, miếng đệm, nhiều khoang, đường dẫn dòng chảy không đối xứng và tải trọng không đồng đều.
4. Khi nào máy ép SMC 500 tấn là lựa chọn tốt?
Máy ép thủy lực 500 tấn có thể là một giải pháp kinh tế khi lực đúc cần thiết, kích thước khuôn và diện tích dự kiến vẫn ở mức thoải mái trong phạm vi làm việc của nó.
Ứng dụng có thể
- vỏ điện nhỏ hơn;
- vỏ thiết bị composite;
- bảng truy cập nhỏ;
- bộ phận composite ô tô nhỏ gọn;
- nhà ở công nghiệp;
- các bộ phận đúc BMC và SMC nhỏ hơn.
Ưu điểm của Máy ép 500 tấn
- Đầu tư thiết bị ban đầu thấp hơn.
- Dấu chân máy nhỏ hơn.
- Yêu cầu cơ sở hạ tầng hỗ trợ thấp hơn.
- Phù hợp cho các nhà sản xuất có khuôn tương đối nhỏ.
Hạn chế chính là tính linh hoạt trong tương lai. Nếu các khuôn lớn hơn hoặc các sản phẩm có áp suất cao hơn có xu hướng được giới thiệu muộn hơn thì công suất sẵn có có thể bị hạn chế.
5. Khi nào bạn nên chuyển sang máy ép SMC 1000 tấn?
Máy ép SMC 1000 tấn có thể mang lại sự cân bằng hữu ích giữa đầu tư thiết bị và tính linh hoạt trong sản xuất.
So với máy 500 tấn, nó cung cấp lực ép danh nghĩa xấp xỉ gấp đôi và do đó hỗ trợ diện tích dự kiến lý thuyết lớn hơn ở cùng áp suất quy trình.
Ứng dụng có thể
- vỏ composite vừa và lớn hơn;
- vỏ điện và công nghiệp;
- tấm ô tô và kết cấu composite;
- vỏ SMC lớn hơn;
- cấu kiện composite xây dựng;
- các nhà sản xuất chạy nhiều kích cỡ khuôn.
Tính toán ví dụ
Xét một phần có diện tích hình chiếu là 0,9 mét vuông và áp suất quá trình yêu cầu của 12 MPa .
0,9 mét vuông × 12 MPa = 10.8 MN ≈ 1,101 metric tons-force
Trong trường hợp này, gọi sản phẩm là “bộ phận SMC cỡ trung bình” là chưa đủ. Một cỗ máy 1000 tấn danh nghĩa sẽ thấp hơn yêu cầu về lực lý thuyết.
6. Khi nào Máy ép SMC 2000 tấn có ý nghĩa?
Máy ép 2000 tấn trở nên phù hợp khi diện tích khuôn đúc lớn, yêu cầu về dụng cụ lớn hoặc lực cao vượt quá phạm vi thực tế của máy ép nhỏ hơn.
Ứng dụng có thể
- bộ phận composite ngoại thất ô tô lớn;
- vỏ pin và thiết bị;
- bảng điều khiển xe tải và vận tải;
- sản phẩm composite xây dựng lớn;
- tấm SMC diện tích lớn;
- khuôn nhiều khoang với tổng diện tích dự kiến đáng kể.
Ưu điểm chính không chỉ đơn giản là “có nhiều áp lực hơn”. Máy ép 2000 tấn cung cấp tổng thể lớn hơn phong bì quá trình .
- diện tích đúc dự kiến có thể sử dụng lớn hơn;
- khuôn lớn hơn và nặng hơn;
- cấu hình trục lăn lớn hơn;
- tùy chọn ánh sáng ban ngày và đột quỵ lớn hơn;
- khả năng đúc lực cao hơn;
- tiềm năng lớn hơn cho việc mở rộng sản phẩm trong tương lai.
Trọng tải lớn hơn cũng có nghĩa là đầu tư thiết bị lớn hơn, yêu cầu về không gian sàn, quy hoạch nền móng và cơ sở hạ tầng hỗ trợ. Máy 2000 tấn tự động không phải là lựa chọn kinh tế nhất cho các bộ phận nhỏ hơn.
7. Trọng tải chỉ là một phần trong lựa chọn máy ép của SMC
Một lỗi mua hàng phổ biến là chỉ hỏi: “Máy ép SMC 1000 tấn giá bao nhiêu?”
Hai máy ép có cùng lực định mức có thể rất khác nhau về mức độ phù hợp trong sản xuất thực tế.
Kích thước tấm và bảng
Khuôn phải vừa khít trên máy ép và vẫn chừa đủ chỗ để lắp, kẹp, kết nối gia nhiệt, hệ thống phun và lối vào bảo trì.
Ánh sáng ban ngày
Ánh sáng ban ngày sẵn có cần phải đáp ứng được chiều cao khuôn, loại bỏ bộ phận, yêu cầu tải và bất kỳ khoảng trống nào của robot hoặc tự động hóa.
Đột quỵ
Đột quỵ requirements depend on mold construction, part depth, loading method, ejector design and part-removal method.
Trọng lượng khuôn
Khuôn SMC lớn có thể rất nặng. Trục lăn di chuyển, cấu trúc máy ép và hệ thống thay đổi khuôn phải được đánh giá theo trọng lượng dụng cụ thực tế.
Tốc độ đóng và đúc
Đúc nén SMC thường yêu cầu cách tiếp cận nhanh, sau đó là nén chậm có kiểm soát để cho phép vật liệu chảy qua khuôn trước khi đóng rắn.
Vấn đề kiểm soát áp suất và vị trí cũng quan trọng như trọng tải
Một máy ép có thể có đủ trọng tải danh nghĩa nhưng vẫn tạo ra các bộ phận không ổn định nếu việc điều khiển chuyển động và áp suất của nó không thể lặp lại được.
Các điểm kiểm soát quan trọng bao gồm:
- tốc độ tiếp cận nhanh;
- tốc độ đúc chậm;
- vị trí chuyển đổi tốc độ;
- tốc độ tăng áp lực;
- áp suất đúc đỉnh;
- ổn định áp suất giữ;
- khả năng lặp lại vị trí ram;
- giải nén có kiểm soát;
- trình tự mở đầu;
- ghi dữ liệu chu kỳ.
Đối với sản xuất SMC, chu trình hoàn chỉnh phải được coi là:
Vị trí → Vận tốc → Tích tụ áp suất → Giữ áp suất → Chữa bệnh → Giải nén → Mở
8. Đừng in quá khổ mà không có lý do
Nhiều trọng tải hơn không tự động tốt hơn.
Máy ép khổ lớn
Có thể tăng chi phí mua, diện tích sàn, công suất lắp đặt, yêu cầu về nền móng và chi phí bảo trì.
Máy ép cỡ nhỏ
Có thể thiếu biên độ áp suất, hạn chế khuôn mẫu sau này và buộc máy phải hoạt động liên tục gần công suất tối đa.
Máy ép có kích thước chính xác
Cung cấp đủ dự trữ quy trình trong khi tránh chi phí cơ sở hạ tầng và vốn không cần thiết.
9. Danh sách kiểm tra lựa chọn máy ép SMC thực tế
| tham số | Tại sao nó quan trọng |
| Kích thước phần đã hoàn thành | Xác định kích thước thành phần chung |
| Khu vực đúc dự kiến | Đầu vào cơ bản để tính toán lực |
| Áp suất đúc cần thiết | Xác định lực ép cần thiết |
| Công thức SMC | Ảnh hưởng đến dòng nguyên liệu và áp suất quá trình |
| Chiều dài và chiều rộng khuôn | Xác định kích thước tấm yêu cầu |
| Chiều cao khuôn | Ảnh hưởng đến ánh sáng ban ngày cần thiết |
| Trọng lượng khuôn | Ảnh hưởng đến kết cấu và xử lý khuôn |
| Độ sâu phần | Ảnh hưởng đến nhu cầu đột quỵ |
| Bảo hiểm phí | Ảnh hưởng đến khoảng cách dòng chảy |
| Thời gian chu kỳ mục tiêu | Ảnh hưởng đến tốc độ và yêu cầu năng suất |
| Khối lượng hàng năm | Ảnh hưởng đến yêu cầu tự động hóa |
| Sản phẩm tương lai | Xác định công suất dự trữ hữu ích |
10. Bạn nên chọn máy ép SMC nào?
Chọn 500 tấn khi
Lực cần thiết, diện tích dự kiến và kích thước khuôn tương đối hạn chế và yêu cầu mở rộng trong tương lai là khiêm tốn.
Chọn 1000 tấn khi
Bạn cần phạm vi sản xuất rộng hơn, khuôn lớn hơn hoặc lực nén lớn hơn đáng kể trong khi vẫn ở loại thiết bị có công suất trung bình.
Chọn 2000 tấn khi
Diện tích dự kiến lớn, khuôn nặng, tấm lớn hoặc yêu cầu lực đúc cao hơn phù hợp với thiết bị có công suất lớn.
Đây không phải là ranh giới cố định. Phần thực tế và dụng cụ phải luôn được tính toán trước khi kích thước máy ép được hoàn thiện.
Quy trình lựa chọn máy ép SMC được đề xuất
1
Xác định khu vực đúc dự kiến Tính toán diện tích dự kiến hiệu quả của một phần hoặc tổng diện tích khoang. 2
Xác nhận áp suất đúc cần thiết Sử dụng thông tin về vật liệu và quy trình đã được xác thực thay vì giá trị áp suất tùy ý. 3
Tính lực lý thuyết Nhân diện tích dự kiến với áp suất đúc yêu cầu. 4
Thêm ký quỹ kỹ thuật Xem xét hình dạng khuôn, tải không đồng đều, sự thay đổi của quy trình và các yêu cầu sản xuất trong tương lai. 5
Xác minh kích thước trục lăn Xác nhận khuôn hoàn chỉnh có thể được lắp đặt và bảo trì chính xác. 6
Xác minh đột quỵ, ánh sáng ban ngày và trọng lượng khuôn Kiểm tra các yêu cầu về dụng cụ vật lý và loại bỏ bộ phận. 7
Kiểm tra kiểm soát quá trình Xác nhận tốc độ đóng, kiểm soát áp suất, kiểm soát vị trí, độ lặp lại và thời gian chu kỳ mục tiêu. Giải pháp máy ép thủy lực SMC từ Vô Tích PengdaHZ

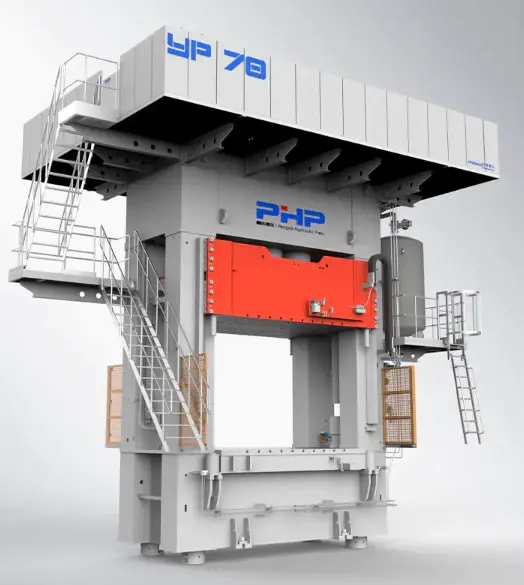

Công ty TNHH Thiết bị thông minh Vô Tích PengdaHZ phát triển hệ thống ép thủy lực cho các ứng dụng đúc nén SMC, BMC và composite.
Thay vì chỉ chọn thiết bị theo định mức danh nghĩa như 500T, 1000T hoặc 2000T, cấu hình máy ép nên được đánh giá xung quanh bộ phận đúc, khuôn và quy trình sản xuất thực tế.
Để đánh giá thiết bị ban đầu, thông tin hữu ích bao gồm kích thước bộ phận, diện tích dự kiến, vật liệu SMC, áp suất đúc cần thiết, kích thước và trọng lượng khuôn, hành trình và ánh sáng ban ngày cần thiết, thời gian chu kỳ mục tiêu, năng lực sản xuất và yêu cầu tự động hóa.
Các thông số này giúp xác định mức độ phù hợp trọng tải ép, kích thước trục lăn, hành trình, cấu hình thủy lực, hệ thống điều khiển quá trình và giải pháp tự động hóa .
thăm wuxipd.com để biết thêm thông tin về máy ép khuôn nén SMC tùy chỉnh.
Câu hỏi thường gặp
Máy ép SMC 2000 tấn có luôn tốt hơn máy ép 1000 tấn không?
Không. Máy ép 2000 tấn cung cấp lực tối đa hơn, nhưng máy phù hợp phụ thuộc vào diện tích đúc dự kiến, áp suất xử lý, kích thước khuôn, hành trình, ánh sáng ban ngày, khối lượng sản xuất và yêu cầu sản phẩm trong tương lai.
Làm cách nào để tính toán trọng tải cần thiết cho việc đúc SMC?
Bắt đầu với mối quan hệ cơ bản: lực yêu cầu bằng diện tích đúc dự kiến nhân với áp suất đúc yêu cầu. Kết quả sau đó sẽ được đánh giá với biên độ kỹ thuật phù hợp.
Tôi có thể sử dụng máy ép 500 tấn cho các bộ phận SMC ô tô không?
Vâng, có khả năng. Thuật ngữ “bộ phận ô tô” không xác định trọng tải máy ép. Cần phải tính toán diện tích dự kiến thực tế, áp suất yêu cầu, kích thước khuôn và yêu cầu quy trình.
Khuôn ép SMC 1000 tấn có diện tích bao nhiêu?
Không có giá trị cố định duy nhất vì áp suất đúc thay đổi. Ở áp suất minh họa 10 MPa, lực 1000 tấn tương ứng về mặt lý thuyết với khoảng 0,98 m2 diện tích dự kiến trước giới hạn kỹ thuật.
Điều gì xảy ra nếu máy ép SMC quá nhỏ?
Quá trình này có thể thiếu lực hoặc biên độ vận hành và có thể hạn chế các khuôn lớn hơn trong tương lai. Trong một số quy trình, điều này có thể góp phần làm cho vật liệu lấp đầy kém hoặc độ nén không đủ.
Ngoài trọng tải, tôi nên so sánh điều gì giữa các máy ép SMC?
So sánh kích thước trục lăn, ánh sáng ban ngày, hành trình, công suất khuôn, tốc độ đóng, tốc độ đúc, độ chính xác của áp suất, độ lặp lại vị trí, độ song song của trục lăn, giao diện tự động hóa và khả năng ghi dữ liệu quy trình.
Tôi có nên mua thêm trọng tải để sản xuất trong tương lai không?
Một khoản dự trữ hợp lý có thể hữu ích khi biết được các sản phẩm trong tương lai, nhưng việc tăng quy mô quá mức sẽ làm tăng chi phí thiết bị và cơ sở hạ tầng. Kích thước khuôn trong tương lai và áp suất quy trình dự kiến nên được đánh giá trước tiên.
