Đúc nén là một quy trình sản xuất khuôn kín hiệu quả cao, tiết kiệm chi phí, đặt nguyên liệu thô đã được làm nóng trước vào khoang khuôn mở, tạo áp suất và nhiệt để định hình vật liệu thành các bộ phận hoàn thiện và đặc biệt thích hợp để sản xuất các thành phần composite gia cố lớn, phẳng hoặc phức tạp với độ ổn định kích thước tuyệt vời và tính chất cơ học . So với quá trình ép phun và các quy trình khác, nó có mức đầu tư khuôn thấp hơn, ít lãng phí vật liệu hơn và khả năng tương thích tốt hơn với các vật liệu gia cố bằng sợi, khiến nó không thể thay thế trong các ngành công nghiệp ô tô, hàng không vũ trụ, điện và xây dựng.
Ưu điểm cốt lõi của quy trình này tập trung ở ba khía cạnh: chất lượng sản phẩm ổn định, khả năng thích ứng vật liệu mạnh mẽ và năng lực sản xuất có thể mở rộng. Nó có thể duy trì tính nhất quán cao trong sản xuất hàng loạt đồng thời đáp ứng các yêu cầu về hiệu suất của các bộ phận có độ bền cao, chịu nhiệt và chống ăn mòn. Đối với các nhà sản xuất theo đuổi sự cân bằng giữa chi phí sản xuất và hiệu suất sản phẩm, đúc nén là một trong những quy trình tạo hình thiết thực và đáng tin cậy nhất.
Nguyên tắc cơ bản và cơ chế hoạt động của khuôn nén
Nguyên tắc làm việc cơ bản
Đúc nén dựa vào tác động kết hợp của nhiệt và áp suất để hoàn thành việc tạo hình và xử lý vật liệu. Toàn bộ quá trình tuân theo quy luật biến dạng vật liệu nhiệt rắn và nhựa nhiệt dẻo: vật liệu được nung nóng trước có thể chảy được dưới nhiệt độ cao, lấp đầy khoang khuôn dưới áp suất được kiểm soát, sau đó trải qua quá trình xử lý vật lý hoặc hóa học để tạo thành một bộ phận cứng phù hợp với hình dạng khuôn.
Không giống như ép phun, tức là bơm vật liệu vào khuôn kín, ép nén sử dụng phương pháp nạp khuôn mở, giúp giảm lực cắt lên vật liệu và bảo vệ tính toàn vẹn của sợi bên trong. Đây là lý do chính tại sao quy trình này có thể tạo ra các bộ phận composite hiệu suất cao với tỷ lệ giữ lại chất xơ vượt quá 85% .
Linh kiện thiết bị cốt lõi
Hệ thống đúc nén hoàn chỉnh bao gồm bốn mô-đun chính, mỗi mô-đun ảnh hưởng trực tiếp đến chất lượng sản phẩm cuối cùng:

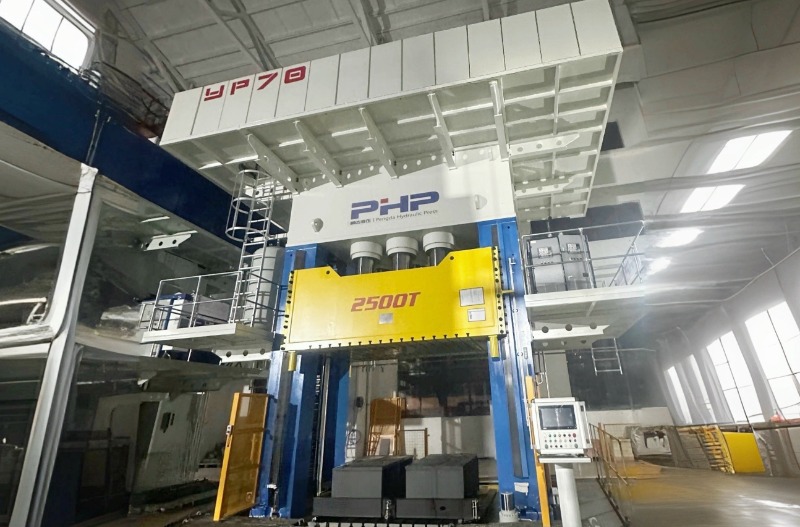

- Máy ép thủy lực: Cung cấp áp suất tạo hình ổn định, thường dao động từ 50 đến 4000 tấn , phù hợp với kích thước và yêu cầu vật liệu của các bộ phận
- Bộ khuôn gia nhiệt: Chia làm khuôn trên và khuôn dưới, được trang bị hệ thống kiểm soát nhiệt độ để duy trì nhiệt độ đồng đều
- Thiết bị làm nóng sơ bộ vật liệu: Cải thiện khả năng chảy của vật liệu và rút ngắn chu trình đúc tổng thể
- Hệ thống điều khiển: Theo dõi áp suất, nhiệt độ và thời gian theo thời gian thực để đảm bảo quá trình ổn định
Phân loại quy trình đúc nén
Theo loại vật liệu và chế độ vận hành, khuôn nén được chia thành hai loại chính, áp dụng cho các tình huống sản xuất khác nhau:
- Đúc nén nhiệt rắn: Chủ yếu dùng cho nhựa epoxy, phenolic và polyester không bão hòa, tạo thành liên kết ngang hóa học vĩnh viễn dưới nhiệt và áp suất
- Đúc nén nhựa nhiệt dẻo: Dành cho polypropylen, nylon và các loại nhựa nhiệt dẻo khác, được định hình bằng cách làm mát và hóa rắn sau khi gia nhiệt và ép
Quy trình đúc khuôn nén từng bước tiêu chuẩn
Chuẩn bị nguyên liệu và làm nóng sơ bộ
Bước đầu tiên của quy trình là chuẩn bị nguyên liệu thô theo yêu cầu thiết kế sản phẩm, bao gồm nhựa, cốt sợi, chất độn và phụ gia. Vật liệu nhiệt rắn thường được chế tạo thành dạng phôi, tấm hoặc hạt, trong khi vật liệu nhựa nhiệt dẻo chủ yếu được sử dụng ở dạng tấm hoặc dạng hạt. Làm nóng sơ bộ là một bước quan trọng: làm nóng vật liệu để 60°C đến 120°C trước có thể giảm yêu cầu về áp suất khuôn, rút ngắn thời gian bảo dưỡng và cải thiện bề mặt hoàn thiện.
Tải và đóng khuôn
Người vận hành đặt nguyên liệu thô đã được làm nóng trước một cách chính xác vào khoang khuôn dưới, đảm bảo phân phối đồng đều để tránh tình trạng thiếu hoặc thừa nguyên liệu cục bộ. Sau đó, máy ép thủy lực đẩy khuôn trên xuống từ từ và khuôn đóng lại dần dần. Trong giai đoạn này, tốc độ đóng được kiểm soát sẽ ngăn chặn vật liệu bắn tung tóe và đảm bảo phân bố đều vật liệu bên trong khoang.
Giữ áp suất và bảo dưỡng
Đây là giai đoạn dài nhất trong toàn bộ quá trình. Sau khi khuôn được đóng hoàn toàn, hệ thống sẽ duy trì áp suất và nhiệt độ cài đặt cho đến khi vật liệu được xử lý hoàn toàn. Vật liệu nhiệt rắn yêu cầu liên kết ngang hóa học, với thời gian bảo dưỡng dao động từ 30 giây đến 15 phút tùy thuộc vào độ dày của bộ phận. Vật liệu nhựa nhiệt dẻo chỉ cần làm mát và hóa rắn, với chu kỳ ngắn hơn. Việc giữ áp suất đảm bảo rằng vật liệu lấp đầy mọi chi tiết của khuôn và loại bỏ các lỗ rỗng bên trong.
Mở khuôn và tháo khuôn sản phẩm
Sau khi quá trình đóng rắn hoàn tất, máy ép thủy lực sẽ nâng khuôn trên lên và phần tạo hình được lấy ra khỏi khoang bằng tay hoặc bằng dụng cụ tháo khuôn. Hầu hết các bộ phận có thể được đưa vào sử dụng trực tiếp sau khi cắt bớt đèn flash thừa một cách đơn giản và các bộ phận phức tạp có thể yêu cầu xử lý hậu kỳ nhỏ như khoan và đánh bóng.
Làm sạch và tái chế khuôn
Sau khi tháo khuôn, làm sạch khoang khuôn để loại bỏ các vật liệu còn sót lại và mảnh vụn, sau đó bôi chất chống dính để chuẩn bị cho chu kỳ tiếp theo. Việc vệ sinh và bảo trì thường xuyên có thể kéo dài tuổi thọ của khuôn và đảm bảo chất lượng sản phẩm ổn định trong quá trình sản xuất liên tục.
Vật liệu phù hợp cho khuôn nén
Vật liệu composite nhiệt rắn
Vật liệu nhiệt rắn được sử dụng rộng rãi nhất trong đúc nén, chiếm hơn 70% trong tổng khối lượng ứng dụng. Chúng hình thành các liên kết hóa học không thể đảo ngược trong quá trình đóng rắn, mang lại khả năng chịu nhiệt vượt trội, ổn định kích thước và độ bền cơ học.
- Nhựa phenolic: Cách nhiệt và chống cháy tuyệt vời, thích hợp cho các bộ phận điện và xây dựng
- Nhựa Epoxy: Độ bám dính và độ bền cơ học cao, được sử dụng rộng rãi trong linh kiện hàng không vũ trụ và ô tô
- Polyeste chưa bão hòa: Vật liệu chủ đạo, tiết kiệm chi phí cho các bộ phận bên ngoài ô tô và thiết bị vệ sinh
- Hợp chất đúc khối (BMC): Độ chảy cao, lý tưởng cho các bộ phận có độ chính xác nhỏ, phức tạp
- Hợp chất đúc tấm (SMC): Thích hợp cho các bộ phận lớn, phẳng với yêu cầu chất lượng bề mặt cao
Vật liệu nhựa nhiệt dẻo
Đúc nén nhựa nhiệt dẻo đã phát triển nhanh chóng trong những năm gần đây, được hưởng lợi từ khả năng tái chế và chu kỳ tạo hình ngắn. Những vật liệu này mềm khi được làm nóng và cứng lại khi được làm lạnh, hỗ trợ nhiều quá trình tạo hình và tái chế.
- Polypropylen gia cố: Nhẹ và chống ăn mòn, được sử dụng trong ngành ô tô và bao bì
- Nylon (polyamide): Chịu mài mòn và dẻo dai tốt, dùng cho các bộ phận kết cấu cơ khí
- Polycarbonate: Khả năng chống va đập và trong suốt cao, thích hợp làm các bộ phận quang học và bảo vệ
Vật liệu gia cố
Gia cố tăng cường đáng kể tính chất cơ học của các bộ phận đúc và các loại phổ biến bao gồm sợi thủy tinh, sợi carbon, sợi aramid và sợi tự nhiên. Sợi thủy tinh là sự lựa chọn tiết kiệm chi phí nhất, trong khi sợi carbon cung cấp tỷ lệ sức mạnh trên trọng lượng cực cao cho các ứng dụng cao cấp.
Ưu điểm chính của đúc nén
Hiệu suất sản phẩm vượt trội
Đúc nén giảm thiểu sự đứt gãy của sợi trong quá trình tạo hình, cho phép sản phẩm giữ được các đặc tính cơ học tuyệt vời. Cấu trúc bên trong dày đặc và hầu như không có lỗ chân lông nên các bộ phận có độ bền kéo cao hơn và khả năng chống mỏi hơn so với những sản phẩm được làm bằng phương pháp ép phun. Ngoài ra, quá trình này tạo ra độ co đồng đều, dẫn đến độ ổn định kích thước vượt trội và biến dạng tối thiểu trong quá trình sử dụng lâu dài.
Chi phí và hiệu quả sản xuất
Chi phí sản xuất khuôn cho khuôn nén là Giảm 30% đến 60% hơn khuôn phun, vì cấu trúc khuôn đơn giản hơn mà không cần hệ thống cổng phức tạp. Quá trình này tạo ra rất ít chất thải, với tỷ lệ tận dụng nguyên liệu lên tới 95%, giảm chi phí nguyên liệu thô. Nó tương thích cao với dây chuyền sản xuất tự động, cho phép sản xuất hàng loạt ổn định với tỷ lệ loại bỏ thấp.
Thiết kế rộng rãi và khả năng thích ứng vật liệu
Quá trình này có thể tạo ra các bộ phận cực lớn có kích thước vượt quá vài mét và các bộ phận có độ chính xác nhỏ, đáp ứng các thiết kế sản phẩm đa dạng. Nó hỗ trợ nhiều chất độn và chất gia cố khác nhau, cho phép nhà sản xuất điều chỉnh công thức vật liệu để đáp ứng các nhu cầu về hiệu suất cụ thể như khả năng chống cháy, cách điện và chống ăn mòn hóa học.
Tính linh hoạt và an toàn trong vận hành
Thiết bị đúc nén dễ vận hành và điều chỉnh, phù hợp cho cả sản xuất theo yêu cầu hàng loạt nhỏ và sản xuất hàng loạt quy mô lớn. Khuôn mẫu khép kín và môi trường vận hành áp suất thấp giúp giảm lượng khí thải độc hại và rủi ro vận hành, tuân thủ các tiêu chuẩn an toàn công nghiệp và bảo vệ môi trường hiện đại.
Các ứng dụng công nghiệp chính của đúc nén
Công nghiệp ô tô
Ngành ô tô là lĩnh vực ứng dụng lớn nhất của đúc nén, tiêu thụ trên 40% tổng số bộ phận đúc. Quá trình này được sử dụng rộng rãi để sản xuất các bộ phận nhẹ như vỏ pin cho xe điện, gia cố cản, tấm nội thất và nắp động cơ. Những bộ phận này giúp giảm trọng lượng xe đồng thời cải thiện độ an toàn và hiệu quả sử dụng năng lượng, hoàn toàn phù hợp với xu hướng phát triển trọng lượng nhẹ và ít carbon của ngành.
Hàng không vũ trụ và quốc phòng
Trong ngành hàng không vũ trụ, đúc nén tạo ra các bộ phận composite hiệu suất cao cho nội thất máy bay, các bộ phận trong cabin, cấu trúc cánh và các bộ phận vệ tinh. Các bộ phận này có tỷ lệ độ bền trên trọng lượng tuyệt vời, khả năng chống ăn mòn và chịu nhiệt độ, đáp ứng các yêu cầu hiệu suất nghiêm ngặt của ngành hàng không vũ trụ đồng thời giảm trọng lượng tổng thể của thiết bị.
Công nghiệp điện và điện tử
Các ứng dụng điện tập trung vào khả năng cách nhiệt và chịu nhiệt: chất cách điện, vỏ công tắc, linh kiện máy biến áp và đế bảng mạch đều là những sản phẩm tiêu biểu. Các bộ phận đúc nén mang lại hiệu suất cách điện ổn định ngay cả trong điều kiện điện áp cao và nhiệt độ cao, đảm bảo vận hành an toàn cho các thiết bị điện.
Xây dựng và thiết bị vệ sinh
Ngành xây dựng sử dụng khuôn nén để sản xuất tấm trang trí, bộ phận thoát nước và bộ phận cách nhiệt. Trong thiết bị vệ sinh, quy trình này sản xuất bồn tắm, chậu rửa và các bộ phận bồn cầu tích hợp với bề mặt nhẵn, độ bền cao và dễ dàng vệ sinh, thay thế vật liệu gốm sứ truyền thống có khả năng chống rơi tốt hơn và tuổi thọ dài hơn.
Hàng công nghiệp và tiêu dùng tổng hợp
Các ứng dụng khác bao gồm phốt cơ khí, vỏ bơm, đồ thể thao và đồ dùng nhà bếp. Tính linh hoạt của đúc nén làm cho nó phù hợp với hầu hết các lĩnh vực công nghiệp đòi hỏi các bộ phận bằng nhựa và composite hiệu suất cao.
So sánh giữa quá trình đúc nén và các quá trình tạo hình khác
Để hiểu rõ hơn về vị trí của đúc nén, chúng tôi so sánh nó với đúc phun và đúc chuyển, hai quy trình tạo hình phổ biến nhất:
| Loại quy trình | Chi phí khuôn | Bảo vệ sợi | Bộ phận phù hợp | Chu kỳ sản xuất |
|---|---|---|---|---|
| Đúc nén | Thấp | Tuyệt vời | Các bộ phận lớn, phẳng, tổng hợp | Trung bình |
| ép phun | Cao | Nghèo | Các bộ phận nhỏ, phức tạp | ngắn |
| Chuyển khuôn | Trung bình | Trung bình | Bộ phận cách điện chính xác | Trung bình |
Dữ liệu cho thấy rằng đúc nén có lợi thế tuyệt đối trong việc sản xuất các bộ phận composite lớn, bảo vệ sợi và chi phí khuôn, khiến nó trở thành lựa chọn tối ưu cho các ứng dụng ưu tiên hiệu suất sản phẩm và kiểm soát chi phí.
Các thông số quy trình chính và phương pháp kiểm soát chất lượng
Các thông số quy trình quan trọng
Kiểm soát ổn định ba thông số cốt lõi quyết định trực tiếp đến chất lượng của các bộ phận đúc nén:
- Nhiệt độ khuôn: Thường được kiểm soát ở 130°C đến 180°C đối với vật liệu nhiệt rắn; nhiệt độ không đồng đều gây ra sự đóng rắn không hoàn toàn hoặc biến dạng nhiệt
- Áp suất tạo hình: Phạm vi từ 10 đến 150 MPa, được điều chỉnh theo khả năng chảy của vật liệu và độ dày bộ phận; áp lực không đủ dẫn đến lỗ chân lông và mật độ thấp
- Thời gian bảo dưỡng: Được xác định bởi độ dày bộ phận, thường là 1 đến 2 phút trên mỗi milimet độ dày; bảo dưỡng không đủ làm giảm độ bền cơ học
Các khiếm khuyết thường gặp và giải pháp
Trong sản xuất thực tế, các lỗi chất lượng phổ biến bao gồm lỗ rỗng, độ lấp đầy không đầy đủ, độ nhấp nháy, biến dạng và độ hoàn thiện bề mặt kém. Các giải pháp nhắm mục tiêu có thể giảm tỷ lệ từ chối một cách hiệu quả:
- Lỗ chân lông: Tăng áp suất giữ, kéo dài thời gian làm nóng trước và cải thiện thiết kế ống xả vật liệu
- Đổ đầy không đầy đủ: Tăng nhiệt độ khuôn, tăng liều lượng vật liệu hoặc tối ưu hóa cấu trúc khoang khuôn
- Đèn flash quá mức: Giảm liều lượng vật liệu và giảm áp suất tạo hình một cách thích hợp
- Biến dạng sản phẩm: Kéo dài thời gian làm mát và tối ưu hóa thiết kế cấu trúc sản phẩm để đảm bảo độ dày thành đồng đều
Đảm bảo chất lượng lâu dài
Việc bảo trì khuôn mẫu và thiết bị thường xuyên là điều cần thiết để sản xuất ổn định lâu dài. Bề mặt khuôn cần được đánh bóng và làm sạch thường xuyên để duy trì độ mịn. Hệ thống thủy lực và hệ thống kiểm soát nhiệt độ yêu cầu hiệu chuẩn định kỳ để đảm bảo độ chính xác của thông số. Việc thiết lập một hệ thống hồ sơ sản xuất hoàn chỉnh cho phép truy xuất nguồn gốc nhanh chóng của các điều chỉnh thông số khi xảy ra vấn đề về chất lượng.
Xu hướng phát triển và triển vọng tương lai của khuôn nén
Sản xuất thông minh và tự động
Tương lai của khuôn nén đang hướng tới sự tự động hóa hoàn toàn và trí thông minh. Hệ thống cấp liệu tự động, tháo khuôn bằng robot, kiểm tra chất lượng trực tuyến và giám sát thông số thời gian thực sẽ trở thành cấu hình tiêu chuẩn. Hệ thống điều khiển thông minh có thể tự động điều chỉnh các thông số dựa trên đặc tính vật liệu và thay đổi môi trường, nâng cao hơn nữa hiệu quả sản xuất và tính nhất quán của sản phẩm, với Hiệu quả sản xuất dự kiến tăng 25% đến 40% .
Đổi mới vật liệu composite hiệu suất cao
Sự phát triển của vật liệu mới sẽ mở rộng phạm vi ứng dụng của đúc nén. Vật liệu tổng hợp nhựa nhiệt dẻo được gia cố bằng sợi carbon, vật liệu tổng hợp thân thiện với môi trường dựa trên sinh học và vật liệu composite đa chức năng có đặc tính dẫn điện và tự phục hồi đang được áp dụng nhanh chóng. Những vật liệu mới này mang lại cho các bộ phận đúc có hiệu suất cao hơn và đáp ứng nhu cầu của các ngành công nghiệp mới nổi như năng lượng mới, sản xuất thông minh và y sinh.
Sản xuất xanh và bền vững
Yêu cầu bảo vệ môi trường thúc đẩy sự chuyển đổi xanh của đúc nén. Vật liệu nhựa nhiệt dẻo có thể tái chế sẽ thay thế một phần vật liệu nhiệt rắn, hệ thống gia nhiệt khuôn tiêu tốn ít năng lượng và công nghệ tái chế chất thải sẽ được áp dụng rộng rãi. Toàn bộ quá trình sẽ đạt được mức tiêu thụ năng lượng thấp, lượng khí thải thấp và sử dụng vật liệu cao, hoàn toàn phù hợp với các mục tiêu sản xuất bền vững toàn cầu.
Mở rộng các lĩnh vực ứng dụng cao cấp
Đúc nén sẽ mở rộng hơn nữa trong các lĩnh vực cao cấp như hàng không vũ trụ, đường sắt cao tốc và kỹ thuật hàng hải. Nhu cầu về các thành phần composite lớn, tích hợp, hiệu suất cao sẽ thúc đẩy nâng cấp công nghệ trong thiết kế khuôn, công thức vật liệu và kiểm soát quy trình, biến việc đúc nén trở thành quy trình tạo hình lõi trong sản xuất tiên tiến.
