Giải pháp cấp thiết bị thực tế cho sản xuất composite chất lượng cao
Giới thiệu
Trong quá trình ép nén Sheet Molding Composite (SMC), các nhà sản xuất thường phải đối mặt với hai vấn đề chất lượng quan trọng:
- Ảnh ngắn (đổ khuôn chưa đầy đủ)
- Vết cháy (bề mặt đen hoặc cháy sém)
Những khiếm khuyết này được quan sát rộng rãi ở các tấm bên ngoài ô tô, vỏ pin EV, vỏ điện và các bộ phận cấu trúc hỗn hợp.
Mặc dù các điều chỉnh quy trình như thay đổi trọng lượng vật liệu, nhiệt độ khuôn hoặc tốc độ đóng có thể cải thiện một phần nhưng chúng thường không loại bỏ được hoàn toàn các khuyết tật.
Hạn chế cơ bản không chỉ liên quan đến quá trình mà còn liên quan chặt chẽ đến việc bẫy không khí bên trong khoang khuôn.
Để giải quyết vấn đề này, sản phẩm cao cấp hiện đại Máy ép khuôn nén SMC es ngày càng được trang bị hệ thống chức năng chân không tích hợp.
Tại sao vết cháy ngắn và vết cháy xảy ra trong khuôn SMC
Mặc dù có nhiều yếu tố góp phần nhưng nguyên nhân cốt lõi của hầu hết các lỗi đều nhất quán:
Không khí bị giữ lại bên trong khoang khuôn trong quá trình nén
Khi không khí không thể thoát ra đúng cách trong quá trình đóng khuôn:
- Dòng nguyên liệu bị cản trở
- Sự phân bổ áp lực trở nên không đồng đều
- Không khí bị nén và quá nóng
- Vết cháy hoặc đốm đen xuất hiện
- Vật liệu không thể tiếp cận các vùng khoang sâu, gây ra các cú đánh ngắn
Điều này đặc biệt quan trọng trong các bộ phận SMC lớn hoặc phức tạp.
Hạn chế của tối ưu hóa quy trình truyền thống
Các nhà sản xuất thường cố gắng giải quyết những vấn đề này bằng cách:
- Điều chỉnh trọng lượng sạc
- Tối ưu hóa mô hình tính phí
- Tăng nhiệt độ khuôn
- Thay đổi đường cong tốc độ đóng
Tuy nhiên, những điều chỉnh này không thể loại bỏ được nguyên nhân gốc rễ:
Không khí vẫn bị mắc kẹt bên trong khoang bất kể quá trình điều chỉnh
Miễn là có không khí, nó sẽ:
- Chống lại dòng vật liệu
- Tạo quá nhiệt cục bộ trong quá trình nén
- Nguyên nhân làm đầy khoang không nhất quán
Do đó, chỉ riêng việc tối ưu hóa quy trình đã có những hạn chế cố hữu.
Giải pháp then chốt: Chức năng hút chân không tích hợp trong máy ép nén SMC
Một cách tiếp cận hiệu quả hơn là kiểm soát trực tiếp môi trường nấm mốc bằng cách loại bỏ không khí bị mắc kẹt.
Điều này đạt được thông qua hệ thống chức năng chân không tích hợp trên máy ép khuôn nén SMC.
Không giống như các máy đúc chân không độc lập, hệ thống này được tích hợp trực tiếp vào máy ép và bao gồm:
- Hệ thống bơm chân không
- Bể đệm chân không
- Kênh và đường ống chân không khuôn
- Giao diện điều khiển chân không tích hợp vào máy ép HMI (hệ thống màn hình cảm ứng)
Chức năng chân không hoạt động như thế nào trong khuôn nén SMC
Trong chu trình đúc, hệ thống chân không hoạt động phối hợp với các công đoạn đóng khuôn:
Sơ tán không khí trước khi nén hoàn toàn
Trước khi đóng khuôn hoàn toàn:
- Không khí bên trong khoang được chiết xuất
- Áp lực bên trong giảm đáng kể
- Rủi ro bẫy không khí được giảm thiểu
Ngăn ngừa vết bỏng do nén khí
Trong khuôn đúc thông thường:
Không khí bị bẫy → nén nhanh → tăng nhiệt cục bộ → phân hủy nhựa → vết cháy
Với sự hỗ trợ chân không:
- Khối lượng không khí giảm đi rất nhiều
- Hiệu ứng nhiệt nén được giảm thiểu
- Đốt cháy bề mặt và các đốm đen giảm đáng kể
Cải thiện dòng nguyên liệu và giảm thời gian ngắn
Bằng cách loại bỏ sức cản không khí:
- Vật liệu SMC chảy trơn tru hơn
- Sức cản khoảng cách dòng chảy giảm
- Cải thiện việc lấp đầy khoang sâu
- Hình học phức tạp được lấp đầy một cách nhất quán hơn
Tại sao chức năng chân không tích hợp lại hiệu quả hơn việc điều chỉnh quy trình
Trong nhiều trường hợp, việc điều chỉnh quy trình chỉ có thể cải thiện một phần các khiếm khuyết.
Điều này là do vấn đề gốc là về mặt vật lý, không chỉ về mặt thủ tục:
Bẫy không khí là một hạn chế ở cấp độ hệ thống, không phải là vấn đề ở cấp độ tham số
Điều này đặc biệt đúng với:
- Bộ phận ngoại thất ô tô lớn
- Vỏ pin EV
- Thành phần cấu trúc khoang sâu
- Tấm composite bề mặt loại A
Trong các ứng dụng này, chỉ các giải pháp ở cấp độ thiết bị mới mang lại kết quả ổn định.

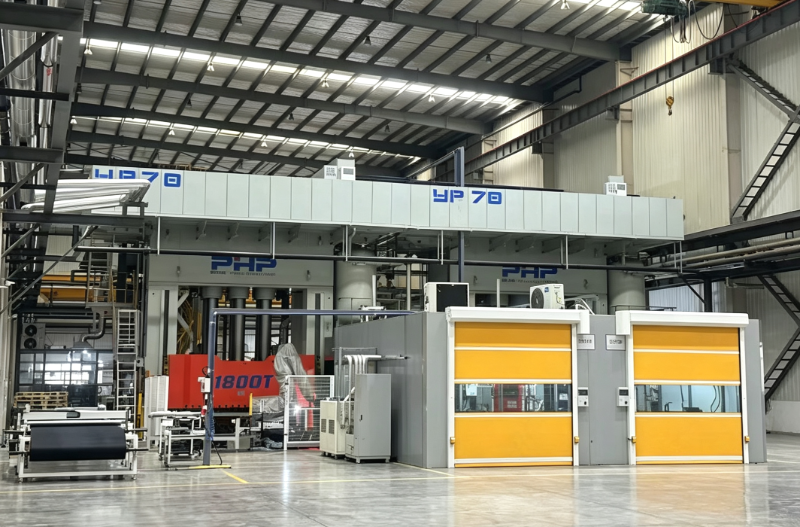

PHP Press Tích hợp hệ thống đúc nén chân không SMC
PHP Press thiết kế máy ép khuôn composite tiên tiến với chức năng chân không được tích hợp đầy đủ.
Cấu hình hệ thống
- Hệ thống bơm chân không độc lập
- Bể chứa chân không để kiểm soát áp suất ổn định
- Thiết kế giao diện chân không khuôn
- Hệ thống điều khiển van chân không tự động
Hệ thống điều khiển HMI thông minh
Chức năng chân không được tích hợp hoàn toàn vào giao diện điều khiển máy ép:
- Thời gian chân không có thể điều chỉnh
- Điều khiển chu kỳ chân không và ép đồng bộ
- Giám sát áp suất chân không thời gian thực
- Các thông số đúc được lập trình đầy đủ
Phối hợp với hệ thống máy ép thủy lực servo
Khi kết hợp với điều khiển thủy lực dẫn động bằng servo:
- Tốc độ đóng cửa trở nên chính xác cao
- Giai đoạn chân không và áp suất được đồng bộ hóa
- Độ ổn định của dòng nguyên liệu được cải thiện đáng kể
Kết luận
Các vết cắt ngắn và vết cháy trong khuôn nén SMC chủ yếu là do không khí bị mắc kẹt bên trong khoang khuôn.
Việc điều chỉnh quy trình truyền thống chỉ có thể làm giảm triệu chứng chứ không thể loại bỏ được nguyên nhân gốc rễ.
Hệ thống chức năng chân không tích hợp trên máy ép khuôn nén SMC cung cấp giải pháp trực tiếp và hiệu quả bằng cách:
- Loại bỏ không khí bị mắc kẹt trước khi nén
- Cải thiện hành vi dòng vật liệu
- Giảm vết cháy và đốm đen
- Tăng cường tính nhất quán của việc lấp đầy khoang
Công nghệ này ngày càng được áp dụng trong sản xuất composite ô tô và xe điện cao cấp, nơi chất lượng bề mặt và độ tin cậy của kết cấu là rất quan trọng.
PHP Press chuyên về máy ép khuôn nén SMC tiên tiến có hệ thống chân không tích hợp được thiết kế để cải thiện độ ổn định sản xuất và chất lượng bộ phận.
