SMC (Hợp chất đúc tấm)
Thích hợp để sản xuất hàng loạt các sản phẩm yêu cầu chất lượng bề mặt cao và khả năng chống chịu thời tiết, nhạy cảm với chi phí và không yêu cầu độ bền kết cấu cực cao hoặc đặc tính nhẹ. Ưu điểm của nó bao gồm hiệu suất đúc ổn định, độ hoàn thiện bề mặt tốt và tự động hóa hoàn thiện. Tuy nhiên, nó tương đối nặng, có tính chất cơ học hạn chế (so với vật liệu tổng hợp sợi liên tục) và độ chính xác về kích thước.
HP-RTM (Đúc chuyển nhựa áp suất cao)
Thích hợp cho các bộ phận kết cấu yêu cầu độ cứng/cường độ cao, thiết kế nhẹ và tính liên tục của sợi hoặc khi tỷ lệ cường độ trên trọng lượng là yếu tố chính trong sản xuất. Ưu điểm của nó bao gồm độ bền cụ thể cao của sản phẩm cuối cùng và khả năng để tạo ra các bộ phận kết cấu có thành mỏng, nhịp lớn. Nhược điểm là các quy trình phức tạp, chi phí cao cho khuôn, dụng cụ và vật liệu cũng như các yêu cầu kiểm soát quy trình nghiêm ngặt. Thời gian chu kỳ và năng suất bị giới hạn bởi hệ thống xử lý.
1. Sự khác biệt về chất liệu
|
| SMC | HP-RTM |
| Soạn | Sợi đã cắt nhỏ (chủ yếu là sợi thủy tinh) polyester hoặc không bão hòa chất độn ma trận nhựa/chất làm chậm cháy/chất tăng tốc chất tăng cường chất điều chỉnh. Vật liệu được cung cấp ở dạng tấm (hợp chất được trộn sẵn). | Vải ngâm can thiệp (vải một chiều, vải dệt, vải nhiều lớp, dạng sợi liên tục) nhựa lỏng có độ nhớt thấp (chất thay thế epoxy/không bão hòa polyester/styrene , v.v.) được phun và xử lý dưới áp suất cao. |
| Chất xơ thuộc tính | Các sợi được cắt nhỏ hoặc được định hướng ngẫu nhiên, không được gia cố sợi liên tục - hiệu suất được cân bằng theo mọi hướng (đẳng hướng), nhưng độ bền và độ cứng cụ thể thấp hơn so với của vật liệu tổng hợp sợi liên tục. | Các sợi liên tục (thủy tinh, cacbon hoặc hỗn hợp), với các hướng có thể định cấu hình, mang lại các đặc tính cơ học tuyệt vời, đặc biệt là dọc theo hướng sợi. |
| Công thức a lợi thế | Dễ dàng chống cháy (thường đạt được xếp hạng UL94 V-0 hoặc đáp ứng các tiêu chuẩn chống cháy của ô tô), có khả năng chống chịu thời tiết tốt và ổn định về kích thước. | Có thể đạt được tỷ lệ thể tích thủy tinh hoặc sợi carbon cao (cường độ cao, độ cứng cao, nhẹ), với hệ thống nhựa có thể lựa chọn để tăng cường độ ổn định nhiệt, độ bám dính và khả năng chống cháy (mặc dù việc sửa đổi chất chống cháy có thể phức tạp và tốn kém hơn). |
| Bề mặt và sau điều trị | Cung cấp một bề mặt mịn dễ dàng thích hợp để sơn và phủ. | Chú ý phải để khuôn bề mặt và kiểm soát sự thâm nhập nhựa; xử lý hậu kỳ thường được yêu cầu để đạt được chất lượng bề mặt cao. |
2. Chất lượng sản phẩm cuối cùng
|
| SMC | HP-RTM |
| Cơ khí Thuộc tính | Độ bền kéo và cắt ở mức vừa phải, phù hợp với các bộ phận chịu tải trọng đồng đều hoặc các lớp phủ không chịu tải chính. Khả năng chống va đập ở mức trung bình, mặc dù sợi được cắt nhỏ mang lại một số lợi thế về hấp thụ năng lượng. | Theo hướng sợi, độ bền và độ cứng có thể cao hơn nhiều so với SMC; Khả năng chống mỏi và chống nứt vượt trội, khiến nó phù hợp với các kết cấu hoặc bộ phận chịu tải chịu lực va đập hoặc lực xoắn cao. |
| chiều Độ chính xác và Tính ổn định | Được hình thành bằng cách ép, có độ ổn định kích thước tốt; tuy nhiên, dung sai về độ dày và các đặc điểm hình học nhỏ bị ảnh hưởng bởi dòng nguyên liệu và thiết kế khuôn. | Yêu cầu cao về độ dày và kiểm soát lấp đầy cục bộ; nếu quá trình phun và thông hơi được thiết kế tốt thì có thể đạt được độ chính xác kích thước cao, nhưng độ co ngót của nhựa cũng đòi hỏi phải được kiểm soát và bù chính xác. |
| Chất lượng bề mặt / Ngoại hình | Có thể đạt được bề mặt nhẵn trực tiếp, phù hợp với yêu cầu thẩm mỹ của các lớp phủ lộ thiên, có độ bám dính sơn tốt. | Các bề mặt được tạo hình trực tiếp có thể yêu cầu xử lý sau (vecni, đánh bóng, sơn phủ hoặc màng) để đạt được mức độ bề ngoài giống như SMC; Nhưng công nghệ gelcoat hoặc màng thông thường cũng có thể được sử dụng để cải thiện hình thức bên ngoài, điều này làm tăng chi phí. |
3. Máy ép và thiết bị phụ trợ
SMC yêu cầu đầu tư thiết bị tương đối thấp và ổn định và hoàn thiện về mặt công nghệ. Thông thường, quy trình xử lý SMC chỉ yêu cầu máy ép, bộ khuôn và hệ thống gia nhiệt để sản xuất các bộ phận. Yêu cầu chức năng của máy ép không cao. Có thể mua nguyên liệu thô trực tiếp ở dạng tấm rồi cân và cắt bằng máy cắt SMC. Sau khi đúc, các bộ phận đã hoàn thiện chỉ cần chà nhám.

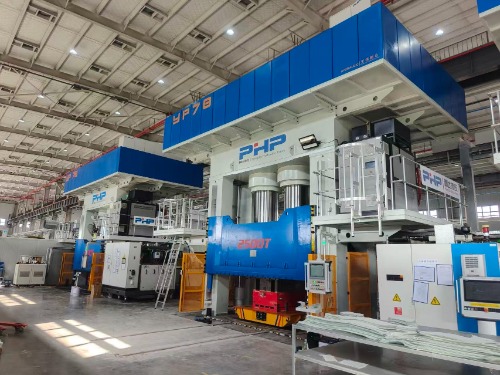

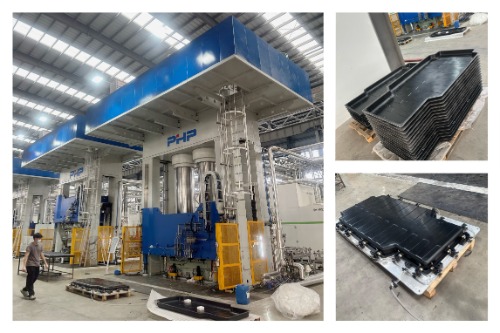

HP-RTM yêu cầu đầu tư thiết bị cao hơn. Thông thường, vật liệu trước tiên phải được làm nóng trước và được tạo hình trước, sau đó trải qua sự ép phun áp suất cao trong máy ép có trọng tải lớn, và cuối cùng được cắt tỉa và cắt bằng máy cắt laser . Toàn bộ quy trình - từ nguyên liệu thô đến thành phẩm - yêu cầu thiết bị bao gồm: một 100–200 tấn tạo khuôn máy ép (với hệ thống gia nhiệt ), một máy ép khuôn 2500 - 3500 tấn (có gia nhiệt hệ thống, hệ thống chân không và chức năng san lấp mặt bằng bốn góc), hai bộ khuôn, máy cắt, máy phun nhựa, thiết bị làm mát và bảo dưỡng, máy cắt laser và máy kiểm tra độ kín khí. Khoản đầu tư trả trước là đáng kể.
4. Những người khác
Bảo trì và khả năng tái chế: Cả SMC và HP-RTM đều là hệ thống nhiệt rắn, làm cho việc tái chế trở nên khó khăn.
Giảm nhẹ: HP-RTM (đặc biệt khi sử dụng sợi carbon) có thể giảm đáng kể trọng lượng so với SMC. Khi áp dụng cho vỏ pin, nó có thể cải thiện phạm vi hoạt động của xe hoặc giảm chi phí tổng thể của pin.
Rủi ro về chuỗi cung ứng/sự sẵn có: Chuỗi cung ứng cho sợi cắt nhỏ SMC nói chung là ổn định; sợi carbon và nhựa hiệu suất cao có thể có những biến động đáng kể về giá trong thời gian nguồn cung chặt chẽ, đòi hỏi đánh giá về sự ổn định cung cấp lâu dài.
Tính linh hoạt của quy trình: HP-RTM linh hoạt hơn đối với các cấu trúc tích hợp phức tạp, giảm số lượng các bộ phận lắp ráp tiếp theo (trọng lượng nhẹ và ít bước lắp ráp hơn), nhưng khuôn và quy trình khó sửa đổi nhanh chóng hơn. SMC phù hợp tốt hơn cho sản xuất số lượng lớn với các biến thể thiết kế tối thiểu.
Rủi ro về an toàn và hoạt động: HP-RTM nhựa tiêm và đóng rắn hệ thống có thể liên quan đến các thành phần độc hại hoặc dễ bay hơi có độ nhớt thấp, yêu cầu kiểm soát chặt chẽ hơn môi trường vận hành, hệ thống thông gió và thiết bị bảo hộ cá nhân.
5. Tóm tắt
|
| SMC | HP-RTM |
| Chất xơ Type | Sợi ngẫu nhiên cắt nhỏ | Sợi liên tục (Có thể định hướng) |
| Chi phí vật liệu mỗi phần | Thấp | Cao (do chi phí sợi carbon/epoxy) |
| Độ phức tạp của công cụ / thiết bị | Giữa (Báo chí sưởi ấm) | Cao (Yêu cầu đo phun, khuôn kín, gia nhiệt và chân không) |
| Thời gian chu kỳ / Năng lực sản xuất | Thích hợp cho sản xuất số lượng lớn | Năng lực sản xuất phụ thuộc vào việc xử lý nhựa; có thể được tăng lên thông qua xử lý song song. |
| Chất lượng bề mặt | Tuyệt vời (dễ đạt được bề mặt mịn màng, hấp dẫn) | Yêu cầu xử lý bổ sung hoặc công nghệ phim |
| Độ bền kết cấu / Trọng lượng nhẹ | giữa | Cao (đặc biệt khi sử dụng sợi carbon) |
| Chống cháy / Chịu được thời tiết | Dễ dàng đạt được thông qua công thức | Đòi hỏi công thức đặc biệt, giá thành cao |
| Các thành phần áp dụng | Vỏ, nắp đậy thẩm mỹ và các bộ phận có khối lượng lớn | Vỏ chịu lực, cốt thép và các kết cấu tích hợp phức tạp |
